Jailhouse blues
Попробовал модифицировать синие Gateron'ы — широко известный мод jailhouse. В первом случае использовал тонкую проволоку, во втором — вырезал прокладку из 2-мм фоамирана. TL;DR: результат в первом случае получился странный и (для меня) бессмысленный. Ушёл клик, но с ним ушла почти вся тактильность и остался некоторый шум от выступов внутреннего штока.
Во втором случае всё гораздо интереснее: тихий короткоходный тактильный переключатель, но из-за высокой точки срабатывания тактильность при быстром нажатии практически не ощущается. Вывод: оба метода представляют интерес только в том случае, если у вас уже есть большое количество синих переключателей, которые нужно избавить от клика любой ценой. Процедура достаточно трудоёмкая и гораздо проще заранее выбрать другие переключатели.
Для начала стоит напомнить принцип действия переключателей Cherry MX Blue и их клонов.
Механизм замыкания контактной пары похож на линейные и тактильные переключатели — при нажатии выступы на штоке перестают отгибать плоскую пружину и она замыкается на второй неподвижный контакт. Отсутствие/наличие тактильности и её величина зависят от формы выступов и контактной пружины. В синих и других кликающих переключателях с MX-подобным механизмом шток состоит из двух частей: основной шток опирается на пружину, на него нажимает пользователь, и внутренний шток («кликер», в данном случае из белого пластика) с выступами. Кликер надет на ось основного штока. В начальном состоянии основной шток поднят пружиной до упора вверх, кликер находится примерно на миллиметр ниже. Выступы на нём имеют канавку, которая в ненажатом состоянии цепляется за плоскую пружину, отгибая её (и разрывая контакт) и удерживая кликер в нижнем положении.
При нажатии на основной шток он начинает двигаться вниз, преодолевая сопротивление основной пружины, пока не столкнётся с кликером и не начнёт толкать его вниз (фаза свободного хода). При дальнейшем нажатии добавляется усилие для преодоления сопротивления плоской контактной пружины, начинается тактильный «бамп». После того, как кликер проходит выступами через плоскую пружину, она выгибается, замыкая контакт, а сам кликер резко уходит вниз, ударяясь о нижнюю часть корпуса переключателя, создавая тот самый «кликающий звук». Когда мы отпускаем переключатель, то основной шток идёт наверх под действием пружины и поднимает за собой кликер. При этом он снова удерживается плоской пружиной, изгиб которой входит в канавки выступов кликера.

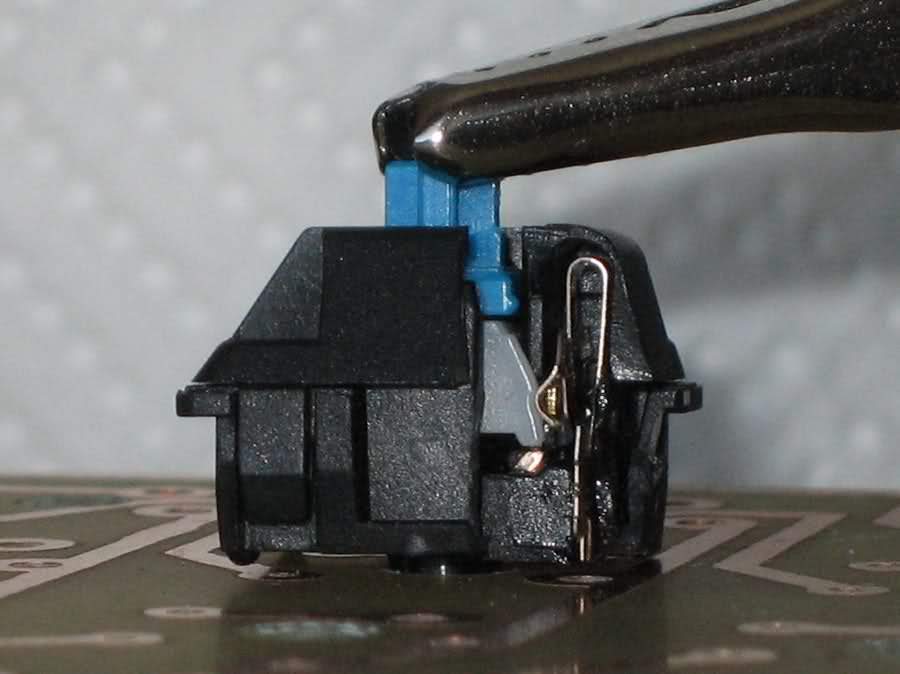

Более подробное объяснение можно увидеть в Deskthority Wiki и в этой ветке на Geekhack, из которой была взята фотография переключателя в разрезе.
Идея jailhouse мода заключается в том, чтобы каким либо образом ограничить перемещение кликера. Для этого можно использовать клей. Но это ненадёжно, опасно (можно случайно капнуть не туда), а главное — необратимо. Можно обмотать промежуток тонкой проволокой снаружи (см. первую фотографию). Это зафиксирует кликер в нижнем положении. Применил тонкую стальную проволоку, используемую в качестве арматуры в кабелях SATA. Процедура достаточно быстрая — делаем четыре оборота, скручиваем концы и заправляем внутрь. Результат: свободный ход почти исчезает (шток сразу начинает давить на кликер), вместо клика остаётся едва различимое тиканье контактной пары, сильно сглаживается тактильность из-за того, что кликер больше не выстреливает вниз. Но всё равно что-то было не так. По-видимому, проволока всё же оставляла какое-то пространство для перемещения кликера. Больше её наматывать нельзя, толстый моток выйдет за габариты направляющих и будет мешать нажатию.
Попытка номер два. Снял кликер со штока и нацепил на него прямоугольную прокладку из двухмиллиметрового фоамирана (пластичной замши), оставшегося у меня после вырезания уплотнителей для IBM Model F XT. После надевания кликера выступающие части прокладки нужно подрезать, чтобы они не мешали перемещению штока.
Результат: свободного хода нет совсем, из шума остался только звук обратного хода, тактильность вроде бы выше, чем с проволокой. Вставил в тестер рядом с обычными Gateron Blue и несколькими Kailh Box. Jailhouse Gateron Blue очень напоминает Kailh Box Burnt Orange, лишь усилие срабатывания чуть ниже, где-то между ними и Kailh Box Brown.
Финальный вывод. Можно упростить процедуру, используя кольца вместо самостоятельно вырезанных прокладок, но всё равно на модификацию 60–100 переключателей уйдёт несколько часов, которые можно потратить с гораздо большей пользой. Единственное применение для этого мода — «глушение» уже купленных переключателей. Часто бывает так, что клавиатура на кликающих переключателях лично вам понравилась, но встретила резкое неприятие со стороны коллеги и семьи. Если конструкция клавиатуры допускает вскрытие переключателей без выпаивания (есть вырезы в пластине или можно снять переключатель целиком в случае hot-swap клавиатуры) — замечательно, запасаемся материалом и проводим «обезкличивание».
Во втором случае всё гораздо интереснее: тихий короткоходный тактильный переключатель, но из-за высокой точки срабатывания тактильность при быстром нажатии практически не ощущается. Вывод: оба метода представляют интерес только в том случае, если у вас уже есть большое количество синих переключателей, которые нужно избавить от клика любой ценой. Процедура достаточно трудоёмкая и гораздо проще заранее выбрать другие переключатели.
Для начала стоит напомнить принцип действия переключателей Cherry MX Blue и их клонов.
Механизм замыкания контактной пары похож на линейные и тактильные переключатели — при нажатии выступы на штоке перестают отгибать плоскую пружину и она замыкается на второй неподвижный контакт. Отсутствие/наличие тактильности и её величина зависят от формы выступов и контактной пружины. В синих и других кликающих переключателях с MX-подобным механизмом шток состоит из двух частей: основной шток опирается на пружину, на него нажимает пользователь, и внутренний шток («кликер», в данном случае из белого пластика) с выступами. Кликер надет на ось основного штока. В начальном состоянии основной шток поднят пружиной до упора вверх, кликер находится примерно на миллиметр ниже. Выступы на нём имеют канавку, которая в ненажатом состоянии цепляется за плоскую пружину, отгибая её (и разрывая контакт) и удерживая кликер в нижнем положении.
При нажатии на основной шток он начинает двигаться вниз, преодолевая сопротивление основной пружины, пока не столкнётся с кликером и не начнёт толкать его вниз (фаза свободного хода). При дальнейшем нажатии добавляется усилие для преодоления сопротивления плоской контактной пружины, начинается тактильный «бамп». После того, как кликер проходит выступами через плоскую пружину, она выгибается, замыкая контакт, а сам кликер резко уходит вниз, ударяясь о нижнюю часть корпуса переключателя, создавая тот самый «кликающий звук». Когда мы отпускаем переключатель, то основной шток идёт наверх под действием пружины и поднимает за собой кликер. При этом он снова удерживается плоской пружиной, изгиб которой входит в канавки выступов кликера.
Более подробное объяснение можно увидеть в Deskthority Wiki и в этой ветке на Geekhack, из которой была взята фотография переключателя в разрезе.
Идея jailhouse мода заключается в том, чтобы каким либо образом ограничить перемещение кликера. Для этого можно использовать клей. Но это ненадёжно, опасно (можно случайно капнуть не туда), а главное — необратимо. Можно обмотать промежуток тонкой проволокой снаружи (см. первую фотографию). Это зафиксирует кликер в нижнем положении. Применил тонкую стальную проволоку, используемую в качестве арматуры в кабелях SATA. Процедура достаточно быстрая — делаем четыре оборота, скручиваем концы и заправляем внутрь. Результат: свободный ход почти исчезает (шток сразу начинает давить на кликер), вместо клика остаётся едва различимое тиканье контактной пары, сильно сглаживается тактильность из-за того, что кликер больше не выстреливает вниз. Но всё равно что-то было не так. По-видимому, проволока всё же оставляла какое-то пространство для перемещения кликера. Больше её наматывать нельзя, толстый моток выйдет за габариты направляющих и будет мешать нажатию.
Попытка номер два. Снял кликер со штока и нацепил на него прямоугольную прокладку из двухмиллиметрового фоамирана (пластичной замши), оставшегося у меня после вырезания уплотнителей для IBM Model F XT. После надевания кликера выступающие части прокладки нужно подрезать, чтобы они не мешали перемещению штока.
Результат: свободного хода нет совсем, из шума остался только звук обратного хода, тактильность вроде бы выше, чем с проволокой. Вставил в тестер рядом с обычными Gateron Blue и несколькими Kailh Box. Jailhouse Gateron Blue очень напоминает Kailh Box Burnt Orange, лишь усилие срабатывания чуть ниже, где-то между ними и Kailh Box Brown.
Финальный вывод. Можно упростить процедуру, используя кольца вместо самостоятельно вырезанных прокладок, но всё равно на модификацию 60–100 переключателей уйдёт несколько часов, которые можно потратить с гораздо большей пользой. Единственное применение для этого мода — «глушение» уже купленных переключателей. Часто бывает так, что клавиатура на кликающих переключателях лично вам понравилась, но встретила резкое неприятие со стороны коллеги и семьи. Если конструкция клавиатуры допускает вскрытие переключателей без выпаивания (есть вырезы в пластине или можно снять переключатель целиком в случае hot-swap клавиатуры) — замечательно, запасаемся материалом и проводим «обезкличивание».
